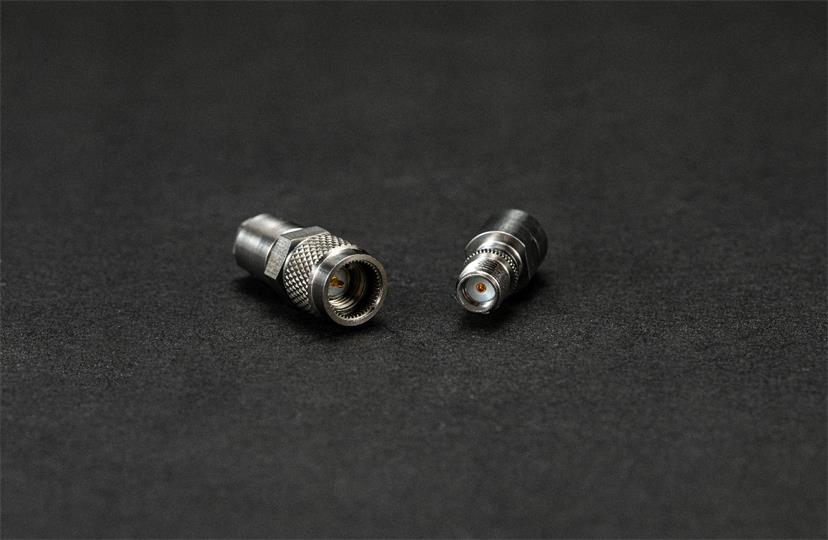

二代自锁射频连接器

1. 连接器界面符合GJB5246;  2. 传输速率高、低驻波比; 3. 连接简单、快速安装和拆卸、高密度小空间安装; 4. 具备齿轮防松机构、抗振防松能力强; 5. 316L不锈钢材质,抗腐蚀能力强; 6. 通过插头插座的配合使用,以锯齿限位实现完全自锁; 7.产品参考标准GJB681A-2002要求,符合企业标准Q/QX 20137,Q/QX 20138,Q/QX 20139的要求。

应用场景:

航空、航天、船舶等领域。

技术参数:

1. 特性阻抗:50Ω

2. 频率范围:DC~18GHz

3. 工作温度范围:-65℃~+125℃

4. 电压驻波比:≤1.25(DC~18GHz)

5. 绝缘电阻:≥5000MΩ

6. 介质耐压:≥1000V

7. 机械寿命:500次

8. 连接机构耐力矩:1.69N.m
